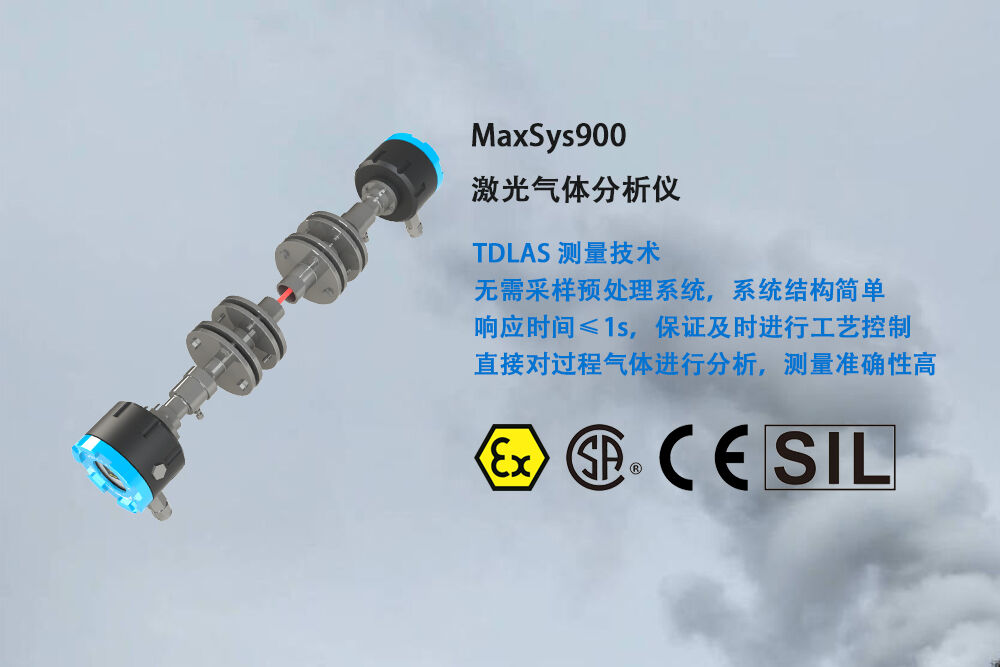

希戈纳MaxSys900系列激光气体分析仪基本介绍

MaxSys900系列激光气体分析仪是基于半导体激光吸收光谱（TDLAS）技术的过程气体分析系统，能够在各种环境（尤其是高温、高压、强腐蚀等恶劣环境下）进行浓度等参量的在线测量，并具有准确性高、响应速度快、可靠性高、运行费用低等特点，为生产优化、能源回收、安全控制、环保监测和科研分析带来极大的方便，在钢铁冶金、石油化工、环境保护和能源电力等行业已得到了广泛应用。

仪器组成

MaxSys900系列激光气体分析仪采用一体化隔爆的 防爆型式，主要功能模块是由发射单元和接收单元构成 。发射单元主要实现驱动半导体激光器发射激 光，发射出的激光穿过被测环境，由接收单元进行光电转 换、信号处理、对光谱数据进行分析，获得测量结果。

发射单元

该单元包括半导体激光器、准直光学系统、驱动电路板和温控电路板。激光器被i用制到特定的波长和频率，使其能够进行气体检测。在对发射单元进行清洁或其他维护时， 机械连接法兰中的根部阀门可起到隔绝过程管道和操作环境，防止危险气体泄漏的作用。

接收单元

接收单元通过机械连接法兰与测量管道连接，该单元包括光电传感器、透镜、接收主板、传感器板和显示板。透镜将准直激光聚焦于光电传感器上，然后探测的光信号被转化为电信号进行处理后，检测到二次谐波信号信息，再将二次谐波信息转化为浓度信息，并将浓度信息在接收端OLED屏上显示。

在测量场合较为恶劣的条件下，为了能够保证能够长期连续运行，需使用吹扫气体对发射单元和接收单元上的光学窗片进行吹扫，避免测量环境中粉尘或其它污染物对光学窗片造成严重污染而影响测量。

MaxSys900系列激光气体分析系统的吹扫单元由过滤器、减压阀和稳流装置等组成，可为MaxSys900系列激光气体分析系统的吹扫气体提供稳定流量的吹扫气源。
